Sikkerhedsløsninger til test af lithium-ion-batterier – EUCAR Hazard Level 0–6

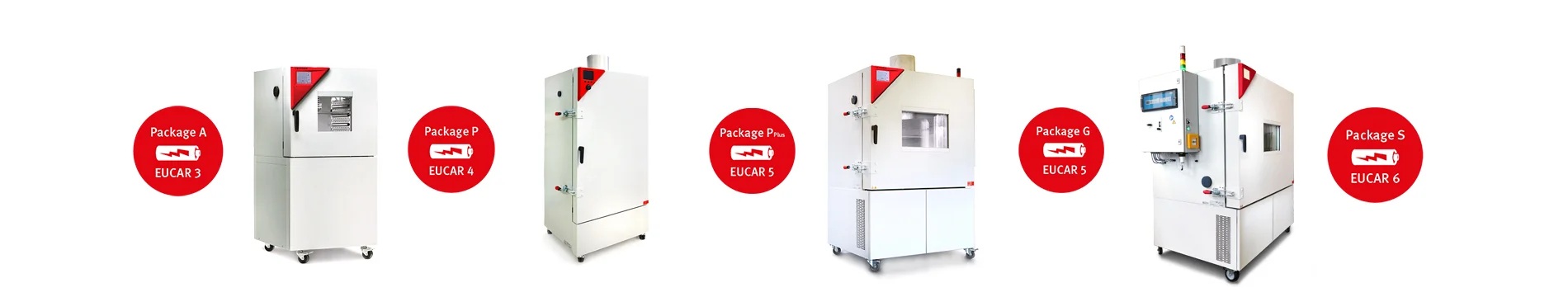

Et BINDER batteritestkammer består af et egnet temperatur- eller klimaskab kombineret med en sikkerhedspakke, der vælges efter testens risici. Det er altså ikke fem særskilte skabsserier. Pakkerne A, P, P+, G og S bygger gradvist flere sikkerhedsfunktioner på – fra temperaturbegrænsning til gasdetektion og kontrolleret inertisering.
Hvilken løsning der er relevant, afhænger blandt andet af celletype, energimængde, lade-/afladeforløb, forventet fejlscenarie og testopstilling. EUCAR-niveauet indgår i risikovurderingen, men kan ikke stå alene som sikkerhedsgodkendelse.
Oversigten viser de centrale forskelle mellem pakkerne. Udstyr og tilslutninger er ikke nødvendigvis et komplet, selvstændigt slukningsanlæg – den samlede installation skal projekteres og vurderes særskilt.
| Sikkerhedsfunktion | A | P | P+ | G | S |
|---|---|---|---|---|---|
| EUCAR Hazard Level | 0–3 | 4 | 5 | 5 | 6 |
| Maks. temperatur med pakke | +120 °C | +120 °C | +110 °C | +110 °C | +110 °C |
| Uafhængig temperaturbegrænser, klasse 2 | ✓ | ✓ | ✓ | ✓ | ✓ |
| Forstærket dørlukning og trykaflastningsklap | – | ✓ | ✓ | ✓ | ✓ |
| Tilslutning til inertgas (ureguleret) | – | ✓ | ✓ | ✓ | ✓ |
| Ekstra temperaturdetektion og manuel udløsning | – | – | ✓ | ✓ | ✓ |
| Tilslutning til CO₂-køle-/skyllesystem | – | – | ✓ | ✓ | ✓ |
| CO-gasdetektion | – | – | – | ✓ | ✓ |
| H₂- og O₂-gasdetektion | – | – | – | – | ✓ |
| Kontrolleret inertisering | – | – | – | – | ✓ |
✓ = standardfunktion i den pågældende pakke; – = ikke standard. Tabellen er en forenklet oversigt baseret på BINDERs pakkeoplysninger. Valgfrit udstyr og konkrete systemtilslutninger afklares i tilbuddet. Maksimumtemperaturen gælder den udstyrede testløsning, ikke nødvendigvis grundskabets normale temperaturområde.
Til aldringstest af ikke-elektrisk belastede energilagre. Fokus på temperaturbegrænsning med uafhængig klasse 2-sikring.
Til aldrings- og ydelsestest. Udvider med forstærket dørlukning, trykaflastning og tilslutning til inertgas.
Til mere krævende ydelsestest. Tilføjer uafhængig temperaturdetektion og tilslutning til CO₂-køling/skylning med mulighed for manuel udløsning.
Udvider P+ med blandt andet CO-detektion, elektromekanisk dørlås og trefarvet advarsels-/alarmsignal.
Til belastningstest med yderligere sikkerhedsfunktioner, herunder detektion af CO, H₂ og O₂ samt hændelsesstyret inertisering.
Pakkerne kan indgå i projekter med BINDERs dynamiske temperatur- og klimaskabe, blandt andet MK, MKT og MKFT. MK og MKT anvendes til temperaturforløb uden aktiv fugtighedsstyring, mens MKFT også kan styre relativ fugtighed.
Ikke alle kombinationer er automatisk mulige. BINDER foretager en teknisk gennemgang af kravene, før valg af skabsmodel, størrelse, sikkerhedspakke og eventuelle tilvalg kan bekræftes. Det samme gælder tilslutning til eksterne gas-, køle-, alarm- og testanlæg.
Se MK-serien · Se MKT-serien · Se MKFT-serien · Alle dynamiske klimaskabe
En sikkerhedspakke reducerer bestemte risici, men eliminerer ikke faren for eksempelvis termisk runaway, brand, gasudvikling eller overtryk. Valg af løsning kræver en konkret risikovurdering, vurdering af ventilation og afkast samt afklaring af procedurer, alarmhåndtering og eventuelle myndighedskrav. EUCAR Hazard Levels beskriver mulige fejlscenarier og er ikke i sig selv en certificering af hele installationen.
Hos LH Laboratorie Service A/S hjælper vi med behovsafklaring, valg af udstyr, tilbud og koordinering med BINDER. Fortæl os gerne, hvilke celler eller moduler der testes, testprofilen, ønsket temperatur-/fugtighedsområde og sikkerhedskravene, så vi kan få den rigtige løsning afklaret.
